振动输送机是利用激振器使料槽振动,从而使槽内物料沿一定方向滑行或抛移的连续输送机械。一般用于水平输送,生产率小于150t/ h,输送距离小于80m,倾斜上运时,生产率随倾角增大而下降。除激振机构某些零部件外,相对转动部件很少,结构简单,可输送各种粒度的物料,能对灼热的、易燃易爆的、有毒的、多尘的物料实行封闭输送,在运送过程中可同时完成筛分、脱水和冷却等工艺操作。但不宜输送粘性物料。常用于化工和建材工厂。

振动作用连续输送物料的设备。它主要由激振器、承载槽、主振弹簧和机架等组成。可用于水平、缓倾斜或垂直运输(沿螺旋槽上升)各种松散物料。在输送过程中可同时完成筛分、干燥、脱水、冷却、混合等工艺。对粉尘多和含有害成分的物料还可用密封的槽体输送。其结构简单,功率消耗小。

振动输送机结构

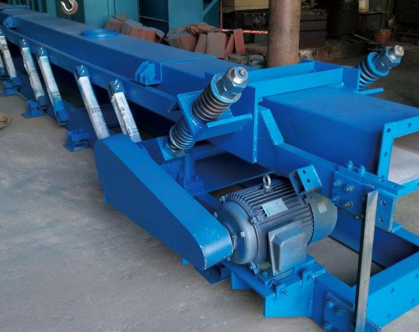

振动输送机结构:

1、输送槽和平衡底架

输送槽(承载体、槽体)和平衡底架(底架)是振动输送机系统中的两个主要部件。槽体输送物料,底架主要平衡槽体的惯性力,并减小传给基础的动载荷。

2、激振器

激振器是振动输送机的动力来源及产生周期性变化的激振力,使输送槽与平衡底架产生持续振动的部件,可分为机械式、电磁式、液压式及气动式等类型。其激振力的大小,直接影响着输送槽的振幅。

3、主振弹簧和隔振弹簧

主振弹簧和隔振弹簧是振动输送机系统中的弹性元件。主振弹簧的作用:主振弹簧支撑输送槽,通常倾斜安装,斜置倾角为ß(振动角),其作用是使振动输送机有适宜的近共振工作点,便于系统的动能和势能相互转化,有效地利用振动能量。隔振弹簧的作用:支承,并能减小传给基础或结构架的动载荷。

4、导向杆

导向杆的作用是使槽体与底架沿垂直于导向杆中心线作相对振动,它通过橡胶铰链与槽体和底架连接。

5、进料装置与卸料装置

进料装置与卸料装置用来控制物料流量,通常与槽体软连接。

振动输送机振动频率由激振电动机的转速决定。螺旋式垂直输送机同样可采用上述三种激振器,但要求产生垂直方向的激振力和绕垂直轴线的激振力矩,以实现螺旋槽体的垂直振动和绕轴线的扭摆振动,物料则沿螺旋槽连续向上输送。

按激振机构分机械式和电磁式两类,机械式中又可分为弹性连杆式和惯性式;按参与振动构件数目可分为单质体、双质体和多质体三种类型。单质体的只有输送槽产生振动,因而振动力传至地基, 大多为轻型的;双质体和多质体的除输送槽外,还有对重架参与振动,结构稍复杂,但可以基本上消除对地基的振动力,还可利用共振原理使所需激振力最小。

①弹性连杆式。由偏心轴、连杆、连杆端部弹簧和料槽等组成。偏心轴旋转使连杆端部作往复运动,激起料槽作定向振动。促使槽内物料不断地向前移动。一般采用低频率、大振幅或中等频率与中等振幅。

②电磁式。由铁芯、线圈、衔铁和料槽等组成。整流后的电流通过线圈时,产生周期变化的电磁吸力,激起料槽产生振动。一般采用高频率、小振幅。

③惯性式。由偏心块、主轴、料槽等组成,偏心块旋转时产生的离心惯性力激起料槽振动。一般采用中等频率和振幅。

振动输送机采用电动机作为优质振动源,使物料被抛起的同时向前运动,达到输送的目的;结构形式分为开启式、封闭式;输送形式可为槽式输送或管式输送,电机位置可上、下或侧面装侧。
