圆振动筛介绍
鹏威机械
2024-03-18 17:03:47
0

圆振动筛是一种做圆形振动、多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

圆振动筛运动介绍

振动筛按振动频率是否接近或远离共振频率分为共振筛和惯性振动筛。共振筛曾一度崛起,受到各国普遍重视,发展很快;但在生产实践中,暴露出结构复杂、调整困难、故障较多等缺点。而惯性振动筛由于激振器的结构简单,工作可靠,便于维修,从而得到了广泛的使用。惯性振动筛是靠固定在其中部的带偏心块的惯性振动器驱动而使筛箱产生振动。惯性振动筛按振动器的形式可分为单轴振动筛和双轴振动筛。

振动筛按筛面工作时运动轨迹的特点,分为圆运动振动筛(简称圆振动筛)和直线运动振动筛(简称直线振动筛)两大类。圆振动筛由于振动器安装的位置偏差,实际筛箱运动轨迹一般为椭圆。即使直线振动筛,由于制造与设计偏差,通常筛箱的运动轨迹也不完全是直线,只是接近直线振动。圆振动筛由于激振器是一根轴,所以又叫单轴振动筛,直线振动筛激振器由两根轴组成,所以也称双轴振动筛。

当然振动筛还有其其他许多分类方法,例如,按照支撑弹簧的结构不同,又有线形弹簧振动筛和非线形弹簧振动筛。按支承装置安装位置不同,可分为座式振动筛和吊式振动筛,按筛箱与水平面是否成一定角度安装,可分为水平筛和倾斜筛。按工作频率的高低,可分为高频振动筛和低频振动筛等等。

圆振动筛介绍

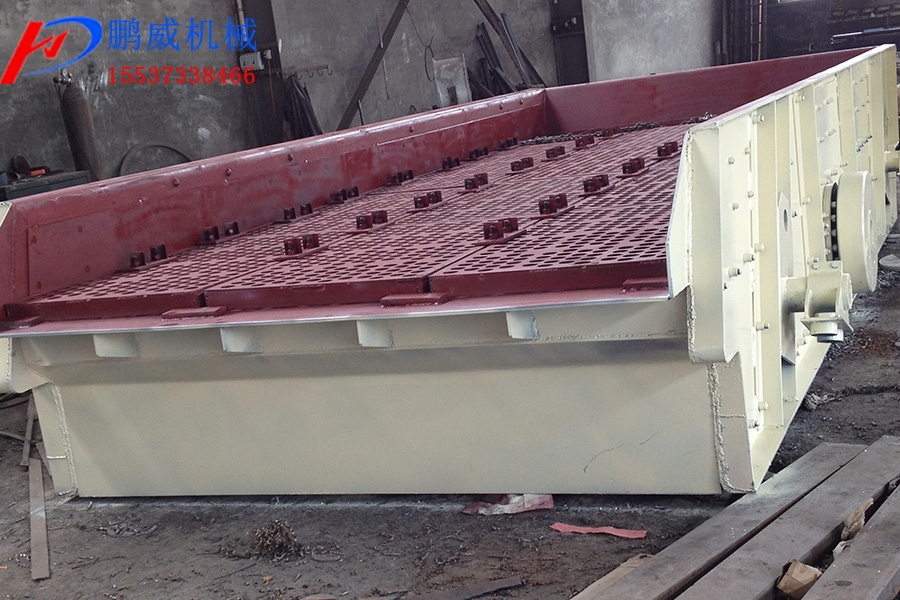

圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。如无特殊要求,YA和2YA型为纺织筛面,YAH型为冲孔筛面,各类筛面均能满足。

振动筛结构组成:圆振筛筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架、悬挂(或支承)装置及电动机等组成。

YKX稀油圆振动筛结构:由弹簧支承组、传动装置、筛箱、支承座、稀油润滑振动器等组成。

驱动筛机采用结构简单、制造维修容易的瓣形联轴器和挠性盘联轴器,克服了万向联轴器易损坏的缺陷;振动器采用偏心式结构,结构简单;可配套选择给料箱,给料箱的应用增加振动筛的有效筛分面积,同时延长进料端筛网使用寿命;传动部分增加了中间过渡轴承座,中间过渡轴承座的应用有效保护了电机,延长了电机使用寿命。电动机安装在筛框的左侧,也可安装在筛框的右侧。该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。

特点

圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,使用维修方便;采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔;采用橡胶隔振弹簧,寿命长、噪声小、过共振区平稳等。

YKX稀油圆振动筛的特点优势:

(1)处理能力大,筛分效率高。

(2)振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大,轴承负荷小、温度低,噪音小等特点。(轴承温升小于35°)。

(3)振动器整体拆装,维护、更换方便,大大缩短了检修周期。(更换振动器只需1~2小时)。

(4)筛机侧板采用整板冷作、无焊接、强度高使用寿命长。横梁与侧板间联接采用抗扭剪高强螺栓联接,无焊接、横梁易更换。

(5)筛机采用橡胶弹簧减振,与金属弹簧比,具有噪音小,寿命长,过共振动区平稳、筛机各支点动负荷小等优点。

(6)电机与激振器联接采用挠性联轴器,具有使用寿命长,对电机冲击小等优点。

圆振动筛操作要点

(1)操作人员在工作前应阅读值班记录,并进行设备的总检查。检查三角带的张紧程度、振动器中的油位情况,检查筛面张紧情况、各部螺栓紧固情况和筛面破损情况。

(2)振动筛启动应遵循工艺系统顺序。

(3)在振动筛工作运转时,要用视、听觉检查激振器和筛箱工作情况。振动筛停车后应用手触摸轴承盖附近,检查轴承温升。

(4)振动筛停车应符合工艺系统顺序。振动筛除特殊要求外,严禁带料停车后继续向筛子给料。

(5)振动筛交接班时应把当班筛子技术状况和发现的故障记入值班记录。振动筛记录中应注明零部件的损伤类别及激振器加、换油日期。

圆振动筛存放安检及日常保养

圆振动筛存放安检

设备在出厂前需精工征集装配及无负载试车,经检查各项指标合格后方能出厂,因此,设备在发运到使用现场后,应按装箱清单及成套设备发货单检查整台机器的零部件是否齐全,技术文件有否纰漏。

设备到达现场后,不可直接搁置在地面上,应平稳放置在平整的枕木上,并要求离地面距离不小于250mm。如果存放在露天,应加防油布遮盖,以防风雨侵蚀。

圆振动筛日常保养

(1)启动前

检查粗网及细网有无破损;每一组束环是否锁紧;检查旋振筛的筛框的V型圈是否有破损,如果有破损需要及时修补,防止物料泄露。

(2)启动时

注意有无异常杂音;电流是否稳定;振动有无异状。

(3)使用后:每次使用完毕即清理干净。

(4)定期保养:定期的检查粗网,细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位必须加油润滑。
