直线振动筛分机筛分大豆
鹏威机械
2024-04-01 10:53:20
0

直线振动筛分机工作原理:

直线振动筛分机工作时,两台振动电机同步反向旋转使激振器产生反向激振力,迫使筛体带动筛网做纵向运动,使其筛面上的物料受激振力而周期性向前抛出一个射程,从而完成物料筛分作业。

直线振动筛是双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。直线筛适用于粒度在0.074-5mm、含水量小于70%、无粘性的各种干式粉状物料的筛分。最大给料粒度不大于10mm。

直线振动筛分机筛分大豆

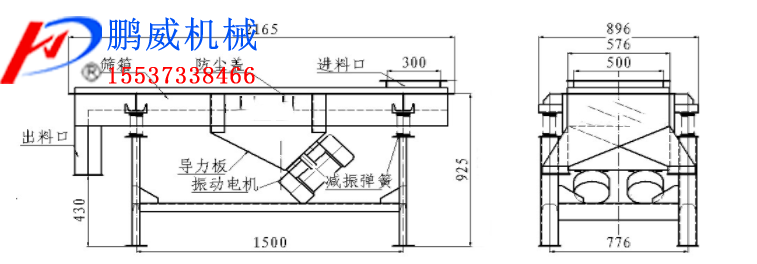

直线振动筛分机的结构:

直线振动筛分机筛分大豆

直线筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱:由数种薄厚不一样的钢板焊制而成,具备一定的抗压强度和刚度,是筛分机的重要构成。

2、筛框:由松木或形变量较小的木料做成,要用于维持筛网整平,达标正常值筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机:应用与检修方式详见振动电机使用说明书。

5、电动机台座:怎么安装振动电机,使用前连接螺钉必须拧紧,新购买的直线振动筛试用前三天、必须反复紧固,以免松动造成事故。

6、减振弹簧:防止振动传到地面,同时支持筛箱的所有重量,安装时弹簧必须垂直与路面。

7、安装支架:由四个支柱和两个槽钢组成,适配着筛箱,安装时支柱必须垂直与路面,两支柱下面的槽钢应相互平行。

直线振动筛分机产品特点:

1.直线振动筛分机筛面由不同倾角的多区段(一般为三段)组成,使筛分物料在各区段呈近似等厚分布,有利于物料在筛面上的输送、分层和透筛。直线筛具有更高的筛分效率和单位设备重量处理量大及筛面磨损小,不易堵孔等特点。

2.直线振动筛分机根据用户现场要求可座式或吊式安装,筛面有金属编织网、铸造、焊接、冲孔等多种形式,可满足不同筛分作业要求。

3.直线振动筛分机有12个定型规格并分别有敞开型和封闭型两种结构形式,适用不同作业环境需求,选用时请确定电压制式及有无防爆要求。

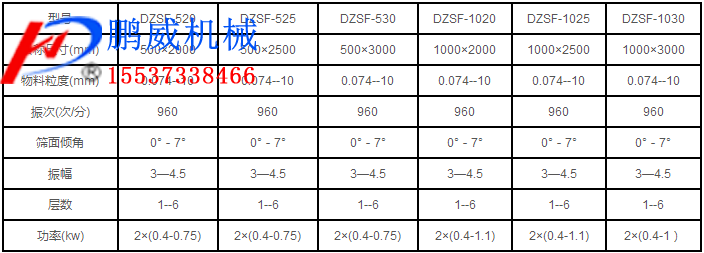

直线振动筛分机技术参数表:

直线振动筛分机筛分大豆

大豆作为主要的粮食产物在我国有很大的产量,在大豆的整个生产流程中都离不开振动筛的使用,从入仓、清理、分级中都会使用到各种各样的振动筛类型。大豆入仓时的筛分作业是为了满足大豆的水分含量合格,并且要清楚大豆物料中包含的秸秆、石子、麻绳、结团物等的大块杂物以及细小的灰尘等。这时的筛分具有大产量的特点,并且要筛除杂物,故而这时多采用的振动筛类型为直线筛。大豆直线筛分机又称为黄豆直线筛分机分筛精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。
