概率筛是以道碴沿筛面相对滑动的原理和链结传动的多边形效应为依据而设计的铁路道碴清筛机上使用的新型筛分机构。概率筛能使粒径小的碎碴得到较多的筛分,而粒径大的碎碴其筛分则很少,从而大大地提高了筛分率,可延长清筛周期一倍左右。
概率筛的结构:

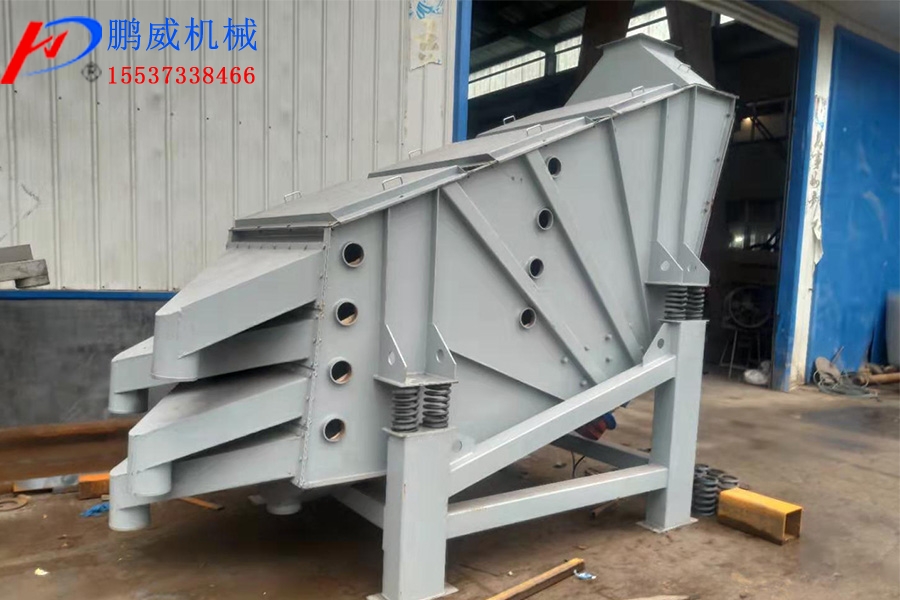

概率筛和普通振动筛基本结构是一样的,也由筛箱、激振器和支承(吊挂)装置三部分组成。但结构又具有层数多、倾角大、筛孔大和筛面短四大特点。概率筛的筛箱由筛框和3~5个筛面组成,筛框是用钢板和型钢焊接或铆接的多边形箱体,筛面装设在筛框上。每个筛框上可安置数个倾斜筛面,多数概率筛装有三层或五层筛面。各层筛面的坡度,自上而下递增。由于考虑到物料在筛面一有较大的运行速度,所以采用大的筛面倾角。最上层筛面倾角为15°~35°,并以最上层倾角为准,以下各层筛面按4°~6°递增.的筛孔为最大,其它筛孔尺寸自上而下逐层递减。一般最上层筛在贩筛孔要比分离粒度大10~15倍;最下一层筛面的筛孔至少也应是分离粒度的1.5~2倍;中间各层筛的筛孔,可在最上和最下两种筛孔之间酌情选取。因为只有在采取大倾角筛面的条件下,才有可能采用远大于分离粒度的大筛孔筛面,故筛面倾角和筛孔大小应统一考虑。
概率筛的筛面均作直线振动,故与普通振动筛一样,可采用双轴惯性激振器,用两台电动机分别带动。对于体积小、重量轻的概率筛,可作用一对振动电机直接装在筛箱上激振,两激振电动机自同步运转,产生直线振动。由于筛箱和激振器之间的联接方式不同,故有两种不同激振系统的激振器:一种是激振器直接固接在筛条止,像普通直线振动筛,这种概率筛是线性振动系统。另一种是激振器安装在平衡架上,平衡架与筛箱之间是弹性联接,筛箱用弹簧吊挂,这种概率筛是双质量振动系统。概率筛基本上都采用带有弹簧的悬吊装置,重量轻的小筛分机用圆柱螺旋弹簧直接中吊挂装置进行调节。根据厂房条件和配置的需要,概率筛也可安装成座式,和直线振动筛一样,筛箱通过一组弹簧支承在机座上。
