滚轴正弦筛原理及结构
鹏威机械
2024-05-07 13:34:24
0

滚轴正弦筛对于煤矿厂原煤分级筛选,煤炭煤矸石筛分,火电厂供煤系统和矿山石料筛选使用。一般分为倾角形式和水平形式,筛片一般分为椭圆筛片,菱形筛片,交叉蝶形筛片等,这个是根据现场使用情况要求来设计决定,可以根据用户要求设计定制适合的机型。筛面由很多根平行排列的、其上交错地装有筛盘的辊轴组成,滚轴通过链轮或齿轮传动而旋转,其转动方向与物料流动方向相同。为了使筛上的物料层松动以便于透筛,筛盘形状有偏心的和异形的。为防止物料卡住筛轴,装有保险装置。滚轴筛全部为座式,有左传动和右传动之分,也分为单驱动和多驱动。

滚轴正弦筛工作原理:

滚轴筛筛轴是按不同的工作角度布置的,所以当物料在工作角度较高的位置运行时速度较快;当物料在工作角度较低的位置运行时速度较平缓。两种不同速度运行下的物料,在筛面某一位置相汇时开始做轴向运动,这样就使物料均匀地分布在筛面上,达到了提高筛分效率的目的。所有壳体均由钢板焊接而成,箱体内两侧固定有耐磨衬板,大大提高了设备的寿命。每根轴由独立的齿轮马达驱动。轴本身由2个自调心滚子轴承支撑,马达、锥齿轮减速器通过联轴器与滚轴相连,考虑到滚轴数量较多,运行工况恶劣,联轴器采用蛇簧联轴器,许用精度低,结构简单。为便于制造和维修,筛箱与机座、电机底座与机座、筛箱侧板组件和盖板之间靠螺栓连接。在筛机入料端设置了1个利用电动推杆机构控制的旁路翻板装置,不仅可以用于系统中出现意外故障时临时卸料,而且当来煤粒度较小时也可直接从旁路通过。因此,煤流既可经筛面筛分,又可以经旁路通过。

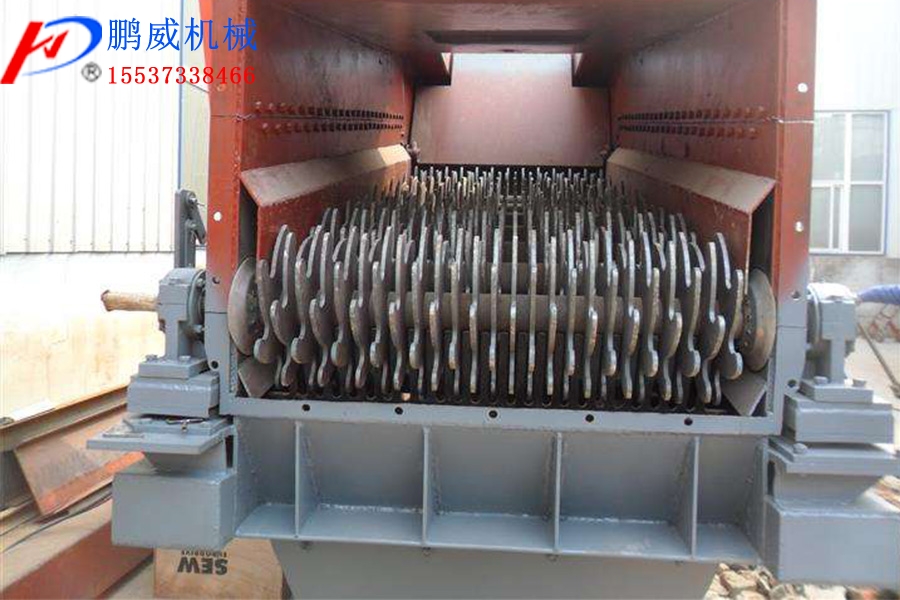

滚轴正弦筛原理及结构

滚轴正弦筛结构组成:

滚轴筛主要由前筛箱、中筛箱、后筛箱、下筛箱、筛轴及煤挡板六部分组成。

1、机体部分:机体为焊接件,所有筛轴总成通过联结螺栓固定在机体,机体侧面装有衬板。

2、机盖部分:机盖为焊接件,机盖起密封作用,机盖上面设有检修门,前、后跟进煤斗和出口罩壳联结。

3、筛轴总成部分:筛轴总成由辊道电机(含减速机)、筛轴、筛片、平键、锁紧螺母、联轴器、轴承座及轴承座附件组成,辊道电机(含减速机)与筛轴通过联轴器直联。

4、进煤斗部分:带旁路的进煤斗为焊接件,内设挡板,挡板通过电动推杆执行器推动,限位翻转,进煤斗内装有衬板。

5、出口罩壳部分:出口罩壳为焊接件,出口罩壳起密封作用,出口罩壳上面设有检修门。

6、控制柜部分:适用于燃煤火力发电厂输煤系统和煤矿选煤系统,对煤炭粒度进行筛分。
